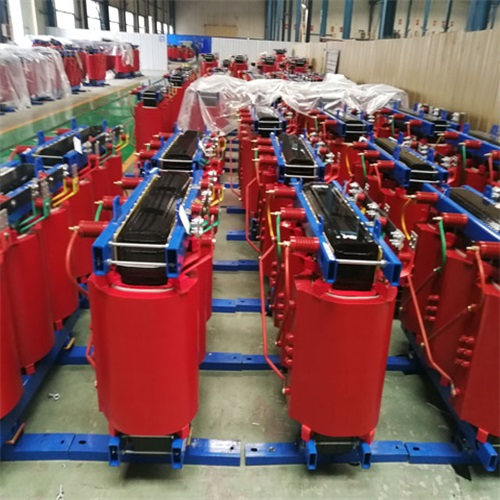

SCB14-630/10都江堰干式变压器概述

SCB14-630/10是一款额定容量为630kVA、电压等级为10kV的配电都江堰干式变压器，属于SCB14系列低损耗节能型产品。该变压器采用环氧树脂浇注工艺，具有防火、防潮、环保、免维护等优点，广泛应用于工矿企业、商业建筑、基础设施及新能源等领域，作为配电系统中的核心变电设备，实现电能的降压分配与安全传输。

主要特点

• 高效节能：符合GB 20052-2020《电力变压器能效限定值及能效等级》中能效等级要求，空载损耗与负载损耗显著降低，运行经济性高。

• 安全可靠：采用F级或H级绝缘材料，阻燃、自熄、无毒，无爆炸风险，可在高湿度、多尘等复杂环境中稳定运行。

• 环保低噪：环氧树脂封装结构有效抑制噪声传播，运行噪音低；不含油类物质，无污染，满足绿色环保要求。

• 维护简便：干式设计无需绝缘油监测与处理，日常维护工作量小，使用寿命长。

• 智能监控可选：可配备温控、湿度监测及远程通信接口，实现实时状态监控与智能运维。

典型应用场景

• 工业与制造业配电系统的主变或分配变电

• 商业综合体、医院、学校等公共建筑的配电中心

• 轨道交通、机场、港口等基础设施的电力供应

• 光伏、风电等新能源发电站的升压或并网环节

• 数据中心、实验室等对供电安全要求较高的场所

技术规格参数

结构设计与工艺

变压器铁芯采用优质冷轧硅钢片，全斜接缝结构，有效降低磁滞与涡流损耗。高压绕组为分段层式或连续式结构，低压绕组为箔绕或层绕式，整体经真空浇注成型，绝缘强度高、机械性能稳定。外壳通常采用冷轧钢板或不锈钢，并配有温控风机、防护网罩及移动轮座（可选）。

选型与安装注意事项

• 根据实际负载特性、环境温度及谐波情况确定容量与绝缘等级。

• 安装环境应通风良好，避免直晒、积水，预留足够散热空间。

• 接线时需确保电压比、相位与系统匹配，接地可靠。

• 定期检查绕组温度、风机运行状态及绝缘电阻，保持清洁。

SCB14-630/10都江堰干式变压器以其优异的能效表现与适应性，已成为现代配电系统中兼顾可靠性、经济性与环保要求的关键设备，为用户提供安全高效的电力转换解决方案。
